| MOQ: | 1 pezzo/pezzo |
| Periodo di consegna: | 4-otto settimane |
| Metodo di pagamento: | T/T |
| Capacità di approvvigionamento: | 100,000/Year |

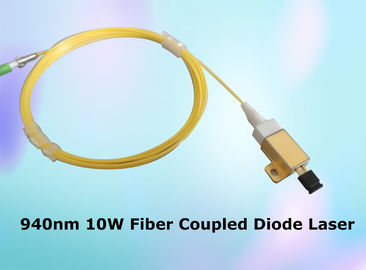

Caratteristiche:
lunghezza d'onda 940nm
10W potenza di uscita
diametro di centro della fibra di 105µm
0.22N.A.
Applicazioni:
di pompaggio di laser della fibra
CATV
|
Specifiche (25℃)
|
Simbolo
|
Unità
|
K940EB2RN-10.00W | |||
| Minimo | Tipico | Massimo | ||||
| Dati ottici | Potere dell'CW-uscita | Po | W | 10 | - | - |
| Lunghezza d'onda concentrare | λc | nanometro | 940±5nm | |||
| Larghezza spettrale (FWHM) | △λ | nanometro | 3 | |||
| Spostamento di lunghezza d'onda con la temperatura | △λ/△T | nm/℃ | - | 0,3 | - | |
| Spostamento di lunghezza d'onda con la corrente | △λ/△A | nm/A | - | 1 | - | |
| Rapporto 0.15/0.22 del punto | Na | Na | - | 85 | - | |
| Dati elettrici | Efficienza Elettrico--ottica | PE | % | - | 50 | - |
| Corrente della soglia | lth | A | - | 0,8 | - | |
| Corrente di funzionamento | poti | A | - | - | 12 | |
| Tensione di funzionamento | Vop | V | - | 1,6 | 1,8 | |
| Efficienza del pendio | η | W/A | - | 1 | - | |
|
Dati della fibra
|
Diametro di centro | Dcore | μm | - | 105 | - |
| Diametro del rivestimento | Dclad | μm | - | 125 | - | |
| Diametro dell'amplificatore | Dbuf | μm | - | 245 | - | |
| Apertura numerica | Na | Na | - | 0,22 | - | |
| Lunghezza della fibra | Lf | m. | - | 1 | - | |
| Diametro sciolto della tubatura della fibra | - | μm | PVC 15cm di 0.9mm | |||
| Raggio di piegamento minimo | - | millimetro | 50 | - | - | |
| Termine della fibra | - | - | - | NESSUNO | - | |
| Isolamento di risposte | Lunghezza d'onda di riflessione posteriore | λ | nanometro | 1020-1200 | ||
| Isolamento di riflessione posteriore | - | dB | - | 30 | - | |
| Altri | ESD | Vesd | V | - | - | 500 |
| Temperatura di stoccaggio | Prova | ℃ | -40 | - | 70 | |
| Impiegati di saldatura del cavo | Tls | ℃ | - | - | 260 | |
| Tempo di saldatura del cavo | t | sec | - | - | 10 | |
| Temperatura di caso di funzionamento | Cima | ℃ | 15 | - | 35 | |
| Umidità relativa | RH | % | 15 | - | 85 | |
|
|
