Evidenziare: | ad alta potenza del laser diodo,modulo del laser di alto potere |
---|
Caratteristiche:
lunghezza d'onda 808nm
40W potenza di uscita
diametro di centro della fibra di 106.5μm
0,22 N.A.
Applicazioni:
Pompaggio di laser della fibra

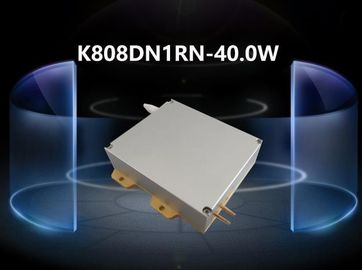

Specifiche (25℃) | Simbolo | Unità | K808DN1RN-40.0W | |||
Minimo | Tipico | Massimo | ||||
Dati ottici
|
Potere dell'CW-uscita | Po | W | 40 | - | - |
Lunghezza d'onda concentrare | λc | nanometro | 808±3nm | |||
Corrente della soglia | Ith | A | - | 0,85 | ||
Corrente di funzionamento | Iop | A | - | - | 5,5 | |
Tensione di funzionamento | Vop | V | - | - | 20 | |
Efficienza del pendio | η | W/A | - | 9 | - | |
Efficienza Elettrico--ottica | PE | % | - | 40 | - | |
Larghezza spettrale (FWHM) | δλ | nanometro | - | 6 | - | |
Spostamento di lunghezza d'onda con la temperatura | △λ/△T | nm/℃ | - | 0,3 | - | |
Spostamento di lunghezza d'onda con la corrente | △λ/△A | nm/A | - | 1 | - | |
Dati della fibra | Diametro di centro | Dcore | µm | - | 106,5 | - |
Diametro del rivestimento | Dclad | um | - | 125 | - | |
Diametro dell'amplificatore | Dbuf | µm | - | 250 | - | |
Apertura numerica | N.A | - | - | 0,22 | - | |
Lunghezza totale della fibra | Lf | m. | - | 2 | - | |
Diametro/lunghezza sciolti della tubatura della fibra | - | µm | 1mm PTFE 180cm | |||
Raggio di piegamento minimo | - | millimetro | 60 | - | - | |
Termine della fibra | - | - | - | FPT | - | |
Isolamento di risposte | Lunghezza d'onda | λ | nanometro | 1040~1200 | ||
Isolamento | - | dB | - | 30 | - | |
Altri | ESD | Vesd | V | - | 500 | |
Temperatura di stoccaggio | Tstg | ℃ | -20 | - | 70 | |
Impiegati di saldatura del cavo | Tls | ℃ | - | - | 260 | |
Tempo di saldatura del cavo | t | sec | - | - | 10 | |
Temperatura di caso di funzionamento | Cima | ℃ | 15 | - | 35 | |
Umidità relativa | RH | % | 15 | - | 75 |
