Evidenziare: | ad alta potenza del laser diodo,moduli del diodo laser |
---|
Caratteristiche:
di lunghezza d'onda 793nm
potenza di uscita 30W
del diametro di centro della fibra di 105µm
0.22N.A.
protezione di risposte 1900nm-2100nm
Applicazioni:
pompaggio di laser della fibra
Specifiche (25℃)
|
Simbolo
|
Unità
|

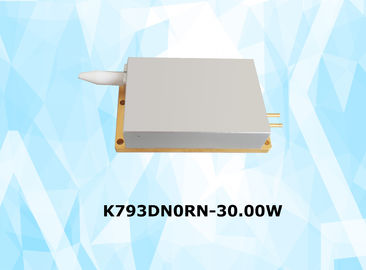

K793DN0RN-30.00W | |||
Minimo | Tipico | Massimo | ||||
Dati ottici | Potere dell'CW-uscita | Po | W | 30 | - | - |
Lunghezza d'onda concentrare | λc | nanometro | 793±3 | |||
Larghezza spettrale (FWHM) | △λ | nanometro | - | 4 | - | |
Spostamento di lunghezza d'onda con la temperatura | △λ/△T | nm/℃ | - | 0,3 | - | |
Dati elettrici | Efficienza Elettrico--ottica | PE | % | 45 | - | |
Corrente della soglia | lth | A | - | 1 | - | |
Corrente di funzionamento | poti | A | - | - | 5,5 | |
Tensione di funzionamento | Vop | V | - | - | 16 | |
Efficienza del pendio | η | W/A | - | 7 | - | |
Dati della fibra
|
Diametro di centro | Dcore | μm | - | 105 | - |
Diametro del rivestimento | Dclad | μm | - | 125 | - | |
Apertura numerica | Na | Na | - | 0,22 | - | |
Lunghezza della fibra | Lf | m. | - | 1 | - | |
Diametro/lunghezza sciolti della tubatura della fibra | - | μm | 0.9mm PTFE /180cm | |||
Raggio di piegamento minimo | - | millimetro | 60 | - | - | |
Termine della fibra | - | - | Nessuno | |||
Isolamento di risposte | Lunghezza d'onda di riflessione posteriore | λ | nanometro | 1900-2100 | ||
Isolamento di riflessione posteriore | - | dB | - | 30 | - | |
Altri | ESD | Vesd | V | - | - | 500 |
Temperatura di stoccaggio | Prova | ℃ | -20 | - | 70 | |
Impiegati di saldatura del cavo | Tls | ℃ | - | - | 260 | |
Tempo di saldatura del cavo | t | sec | - | - | 10 | |
Temperatura di caso di funzionamento | Cima | ℃ | 15 | - | 35 | |
Umidità relativa | RH | % | 15 | - | 75 |
