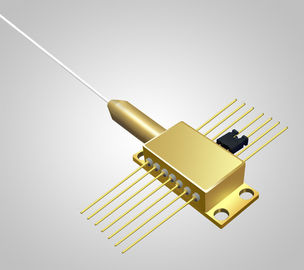

Nome del prodotto: | modulo di diodi laser | Potenza di uscita: | 600mW |
---|---|---|---|
lunghezza d'onda: | 785nm | Diametro del pacco di fibra: | 105µm |
Apertura numerica: | 0.22N.A | Applicazione: | Uso medico, analisi biochimica |
Evidenziare: | modulo laser rosso,diodo laser rosso |
potenza di uscita 600mW
di lunghezza d'onda 785nm
del diametro di centro della fibra di 105µm
△λ stretto di larghezza di banda<0>
0.22N.A.
Applicazioni:
di spettroscopia
Percezione del
medico
Specifiche (25℃)
|
Simbolo
|
Unità
|
K785AFLFN-0.600W
|
|||
Minimo | Tipico | Massimo | ||||
Dati ottici | Potere dell'CW-uscita | Po | Mw | 600 | - | - |
Lunghezza d'onda concentrare | λc | nanometro | 785±0.5 | |||
Larghezza spettrale (FWHM) | △λ | nanometro | - | <0> | - | |
Spostamento di lunghezza d'onda con la temperatura | △λ/△T | nm/℃ | - | 0,01 | - | |
Spostamento di lunghezza d'onda con la corrente | △λ/△A | nm/A | 0,03 | |||
Dati elettrici | Efficienza Elettrico--ottica | PE | % | 30 | - | |
Corrente della soglia | lth | A | - | 0,4 | - | |
Corrente di funzionamento | poti | A | - | 1,1 | 1,5 | |
Tensione di funzionamento | Vop | V | - | 1,8 | 2,2 | |
Efficienza del pendio | η | W/A | - | 0,9 | - | |
Dati della fibra
|
Diametro di centro | Dcore | μm | - | 105 | - |
Diametro del rivestimento | Dclad | μm | - | 125 | - | |
Apertura numerica | Na | Na | - | 0,22 | - | |
Lunghezza della fibra | Lf | m. | - | 1,0 | - | |
Diametro sciolto della tubatura della fibra | - | millimetro | 0.9mm PTFF | |||
Raggio di piegamento minimo | - | millimetro | 50 | - | - | |
Termine della fibra | - | - | Nessuno | |||
Dati del palladio | Corrente | Imo | µA | 50 | - | 500 |
Termistore | - | Rt | (Ω di K)/β (25℃) | - | 10±3%/3477 | - |
Dati TECNICI | Max. Current | Itec | A | - | - | 2,2 |
Max. Voltage | Vtec | V | - | - | 8,7 | |
Altri | ESD | Vesd | V | - | - | 500 |
Temperatura di stoccaggio | Prova | ℃ | -20 | - | 70 | |
Impiegati di saldatura del cavo | Tls | ℃ | - | - | 260 | |
Tempo di saldatura del cavo | t | sec | - | - | 10 | |
Temperatura di caso di funzionamento | Cima | ℃ | 15 | - | 35 | |
Umidità relativa | RH | % | 15 | - | 75 |
