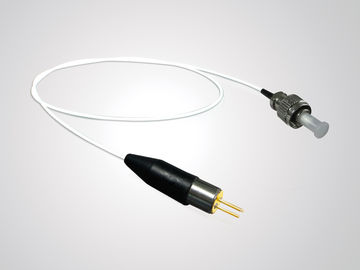

Nome del prodotto: | Modulo laser a diodo | Potenza di uscita: | 20mW |
---|---|---|---|
lunghezza d'onda: | 635nm | Diametro del pacco di fibra: | 4µm |
Apertura numerica: | 0.13N.A | Applicazione: | Stampa, tendente fascio |
Evidenziare: | laser a diodi 35nm,modulo laser rosso |
Caratteristiche:
Lunghezza d'onda 635nm
20mW di potenza in uscita
4 µm di diametro del nucleo in fibra
0.13NA
Protezione feedback 1040nm-1200nm
applicazioni:
Fascio di mira per laser a fibra
Applicazione di stampa
Uso medico
Ricerca scientifica
Specifiche (25 ° C) | Simbolo | Unità | K635F03RN-0.020W | |||
Minimo | Tipico | Massimo | ||||
Dati ottici | Potenza in uscita CW | Po | mW | 20 | - | - |
Lunghezza d'onda centrale | - | nm | 635 ± 10 | |||
Larghezza spettrale (FWHM) | - | nm | - | 3 | - | |
Spostamento della temperatura della lunghezza d'onda | - | nm / ℃ | - | 0.2 | - | |
Dati elettrici | Efficienza elettrica-ottica | PE | % | 4 | - | - |
Soglia di corrente | lth | mA | - | 45 | - | |
Corrente di funzionamento | potare | mA | - | - | 165 | |
Tensione di funzionamento | VOP | V | - | - | 3 | |
Efficienza del pendio | η | W / A | - | 0.37 | - | |
Fibra dati | Diametro del nucleo | DCORE | micron | - | 4 | - |
Diametro del rivestimento | Dclad | micron | - | 125 | - | |
Apertura numerica | N / A | N / A | - | 0,13 | - | |
Lunghezza della fibra | lf | m | - | 1 | - | |
Diametro dei tubi allentati in fibra | - | micron | PVC da 0,9 mm | |||
Raggio minimo di curvatura | - | mm | 50 | - | - | |
Terminazione della fibra | - | - | FC (APC) / SC (APC) / SMA905 / ST | |||
Feedback Feedback | Lunghezza d'onda di riflessione posteriore | - | nm | 1040-1200 | ||
Isolamento riflesso posteriore | - | dB | - | 30 | - | |
Altri | ESD | VESD | V | - | - | 500 |
Temperatura di conservazione | Tst | ℃ | -20 | - | 70 | |
Temp. Saldatura piombo | Tls | ℃ | - | - | 260 | |
Tempo di saldatura del piombo | t | secondo | - | - | 10 | |
Temperatura della cassa operativa | Superiore | ℃ | 15 | - | 35 | |
Umidità relativa | RH | % | 15 | - | 75 |
