| MOQ: | 1 pezzo/pezzo |
| Periodo di consegna: | 4-otto settimane |
| Metodo di pagamento: | T/T |
| Capacità di approvvigionamento: | 100,000/Year |
Caratteristiche:
lunghezza d'onda 915nm
160W potenza di uscita
diametro di centro della fibra di 106.5µm
0.22N.A.
protezione di risposte 1020nm-1200nm
Applicazioni:
Pompaggio di laser della fibra
|
Specifiche (25℃)
|
Simbolo
|
Unità
|

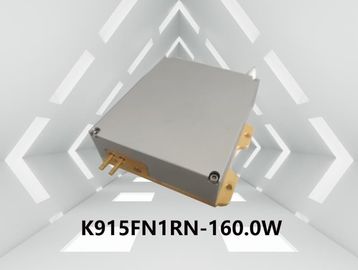

K915FN1RN-160.0W | |||
| Minimo | Tipico | Massimo | ||||
| Dati ottici | Potere dell'CW-uscita | Po | W | 160 | - | - |
| Lunghezza d'onda concentrare | λc | nanometro | 915±10 | |||
| Larghezza spettrale (FWHM) | △λ | nanometro | - | 6 | - | |
| Spostamento di lunghezza d'onda con la temperatura | △λ/△T | nm/℃ | - | 0,3 | - | |
| Spostamento di lunghezza d'onda con la corrente | △λ/△A | nm/A | - | 1 | - | |
| Rapporto 0.15/0.22 del punto | Na | % | - | 95 | - | |
| Dati elettrici | Efficienza Elettrico--ottica | PE | % | 44 | - | |
| Corrente della soglia | lth | A | - | 0,6 | - | |
| Corrente di funzionamento | poti | A | - | - | 15 | |
| Tensione di funzionamento | Vop | V | - | - | 29 | |
| Efficienza del pendio | η | W/A | - | 12 | - | |
|
Dati della fibra
|
Diametro di centro | Dcore | μm | - | 106,5 | - |
| Diametro del rivestimento | Dclad | μm | - | 125 | - | |
| Apertura numerica | Na | Na | - | 0,22 | - | |
| Lunghezza della fibra | Lf | m. | - | 2,0 | - | |
| Diametro sciolto della tubatura della fibra | - | μm | 0.9mm PTFE | |||
| Raggio di piegamento minimo | - | millimetro | 50 | - | - | |
| Termine della fibra | - | - | - | Nessuno | - | |
| Isolamento di risposte | Lunghezza d'onda di riflessione posteriore | λ | nanometro | 1020-1200 | ||
| Isolamento di riflessione posteriore | - | dB | - | 30 | - | |
| Altri | ESD | Vesd | V | - | - | 500 |
| Temperatura di stoccaggio | Prova | ℃ | -20 | - | 70 | |
| Impiegati di saldatura del cavo | Tls | ℃ | - | - | 260 | |
| Tempo di saldatura del cavo | t | sec | - | - | 10 | |
| Temperatura di caso di funzionamento | Cima | ℃ | 15 | - | 35 | |
| Umidità relativa | RH | % | 15 | - | 75 | |
|
|
